Емкость подземная и Емкость Подземная с Подогревателем. ЕП и ЕПП

емкости гсм

Назначение емкостей подземных (ЕП и ЕПП)

Емкости подземные дренажные используются для хранения, слива нефтепродуктов, нефти, конденсата, масел, также воды из технологических линий и аппаратов коксохимической, нефтяной, газовой и др. отраслей промышленности. Кроме того, подземные контейнеры применяют для хранения химических продуктов, в т.ч. и агрессивных.

Если вам нужны герметичные и прочные емкости для нефтепродуктов, сохраняющие жидкости со средним и высоким классом опасности в безопасности, обращайтесь на ЗМК №4. Мы имеем большой опыт производства металлических резервуаров различного объема и назначения.

Что такое подземная дренажная емкость

Подземная дренажная емкость – это цельносварной аппарат, который состоит из конических днищ и двух люков. Люки предназначены для обслуживания дренажной емкости и удаления среды из нее, которое происходит с помощью полупогружного насосного устройства. Применение насосных агрегатов зависит от характера среды – могут применяться насосные агрегаты во взрывозащитном или коррозийном исполнении, с двойным уплотнением.

Для того чтобы предотвратить коррозийное атмосферное воздействие на двигатель насоса, а также защититься от низких температур, используется металлический или бетонный колодец, который входит в комплектацию дренажной емкости.

Общие технические условия

Для того чтобы наблюдать за технологическими процессами конструкций, емкости горизонтальные подземные дренажные оборудованы патрубками и штуцерами для термометра, уровнемера, манометра. Из-за того, что величины вылетов люков подземной цистерны могут составлять 1м и больше, чтобы сделать транспортирование к месту монтажа более удобным, патрубки и люки срезают на расстоянии, равном 0,4м от обечайки.

Емкости горизонтальные подземные дренажные могут иметь номинальные объемы – от 5 до 63 м³, работать под давлением, не превышающим 0,07 МПа, с температурами сред от – 15 ºС до + 80 ºС.

Класс опасности рабочих сред может быть 2, 3, 4 по ГОСТ 12.1.007-76.

Жидкость, сливаемая в емкостях подземных дренажных, должна иметь кинематическую вязкость, не превышающую 30•10-6 м²/с, и должна быть плотностью, которая не превышает 1000 кг/м3.

Виды емкостей стальных

В зависимости от условий работы емкости для нефтепродуктов могут иметь или не иметь встроенный подогреватель.

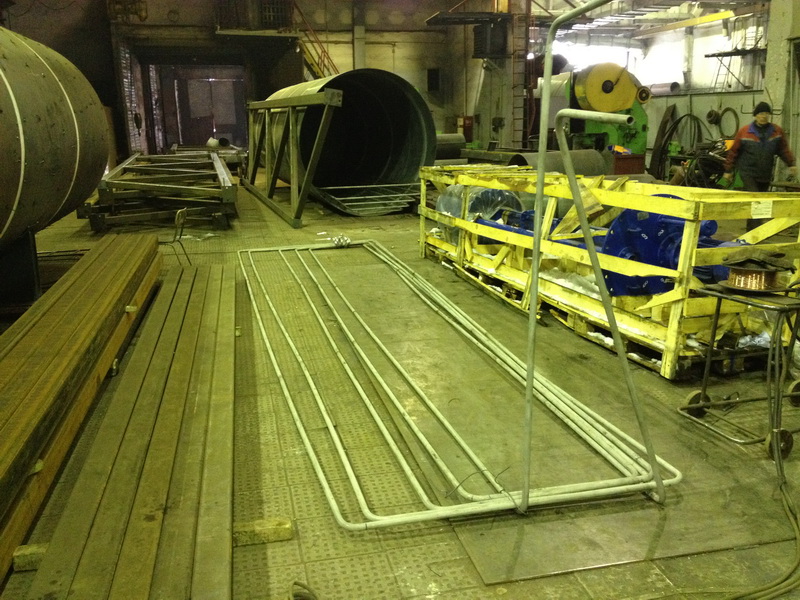

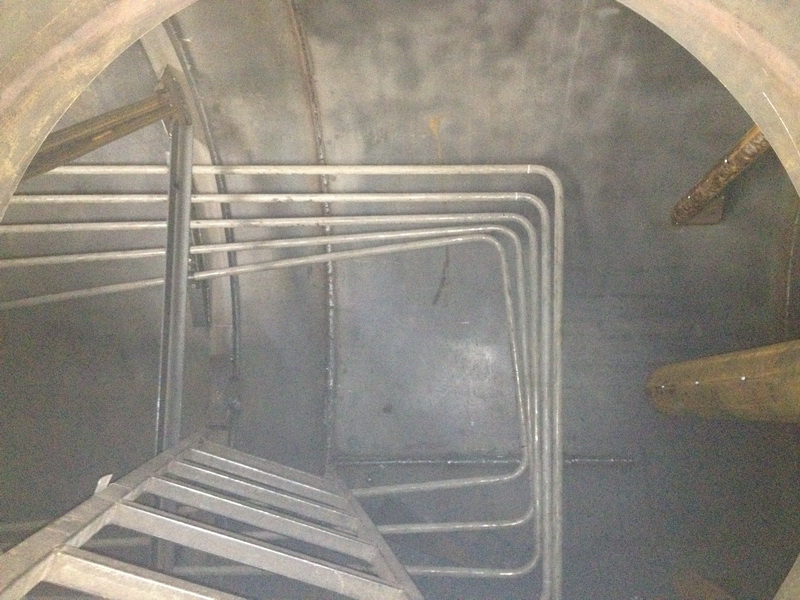

Для того чтобы предотвратить замерзание или загустение среды, емкости горизонтальные подземные дренажные могут быть оборудованы металлическим змеевиком для подогрева среды пароводяной смесью, кроме того, может быть осуществлен подогрев корпуса нагревающим кабелем. Такие емкости относят к категории ЕПП.

Емкости без подогревателя называют емкостями дренажными ЕП.

Таким образом, емкости стальные по конструкции можно разделить на два вида:

  1. емкость подземная с подогревом (ЕПП)
  2. емкость подземная без подогрева (ЕП).

Для того чтобы предотвратить рассеивание тепла наружу в подземных резервуарах дренажных с подогревателем, комплект поставки должен включать теплоизоляцию.

В зависимости от свойств среды, емкости горизонтальные комплектуются:

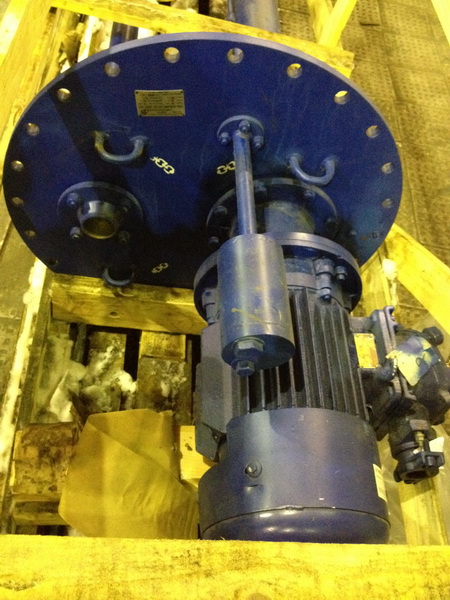

  • электронасосным устройством, с типом НВ 50/50 (для подземных емкостей, не подлежащих термообработке
  • электронасосным устройством, с типом АХПО-Е 45/54-К-2Г (для подземных емкостей, подлежащих      термообработке)

Материальное исполнение емкостей подземных горизонтальных

Емкости подземные горизонтальные производят в трех материальных исполнениях:

  1. – для климатического исполнения      У0 и Т4 (до – 20 °С)
  2. – для климатического исполнения      У0 (до – 40 °С)
  3. – для климатического исполнения      ХЛ1 (до – 60 °С)

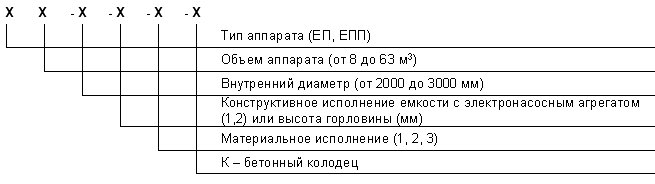

Схема структурная условного обозначения емкости горизонтальной








ЕП-8-2000-1300

8

2.55

2000

3270

1300



ЕПП-8-2000-1300

8

2.8

2000

3270

1300

емкость с подогревом

ЕП-12,5-2000-1300

12,5

3.25

2000

4580

1300



ЕПП-12,5-2000-1300

12,5

3.57

2000

4580

1300

емкость с подогревом

ЕП-16-2000-1300

16

3.61

2000

5700

1300



ЕПП-16-2000-1300

16

3.97

2000

5700

1300

емкость с подогревом

ЕП-25-2400-900

25

4.36

2400

6180

900



ЕПП-25-2400-900

25

4.8

2400

6180

900

емкость с подогревом

ЕП-40-2400-900

40

5.95

2400

9500

900



ЕПП-40-2400-900

40

6.53

2400

9500

900

емкость с подогревом

ЕП-63-3000-1000

63

8.93

3000

9320

1000



ЕПП-63-3000-1000

63

9.8

3000

9320

1000

емкость с подогревом

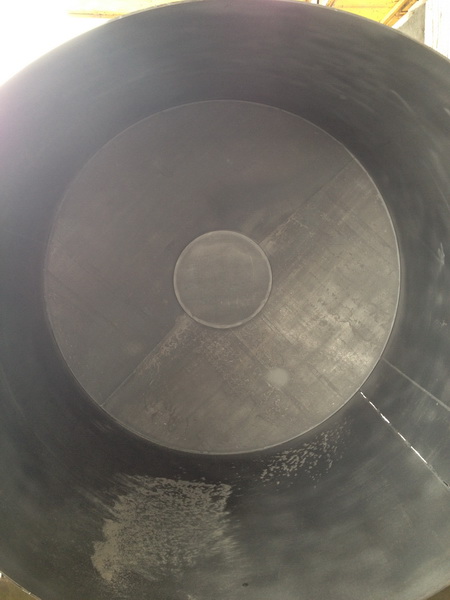

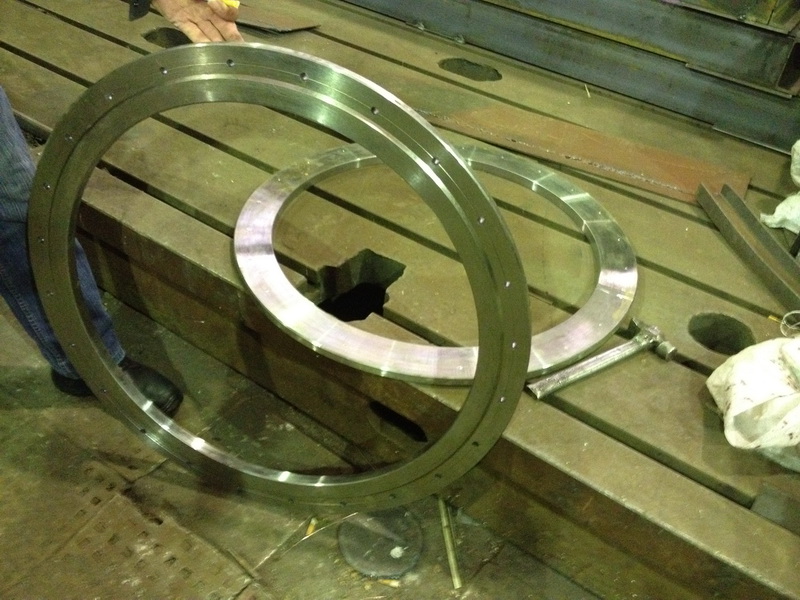

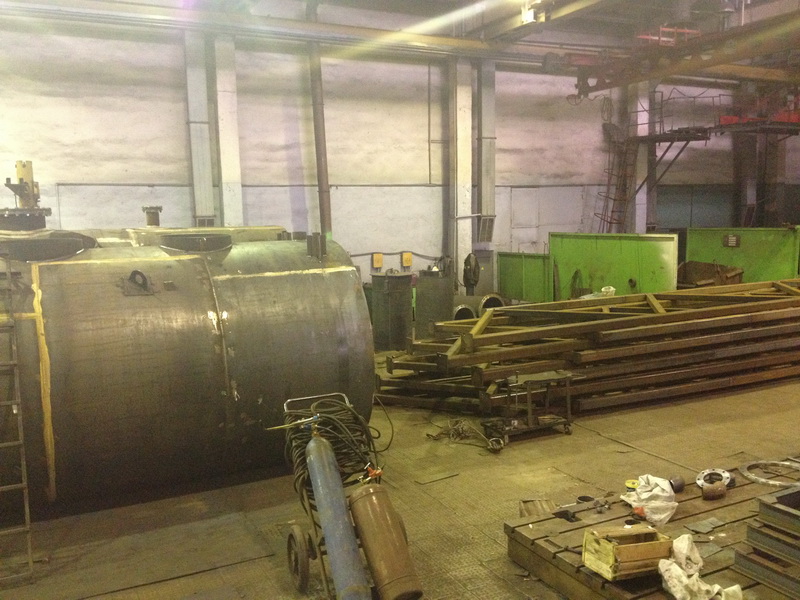

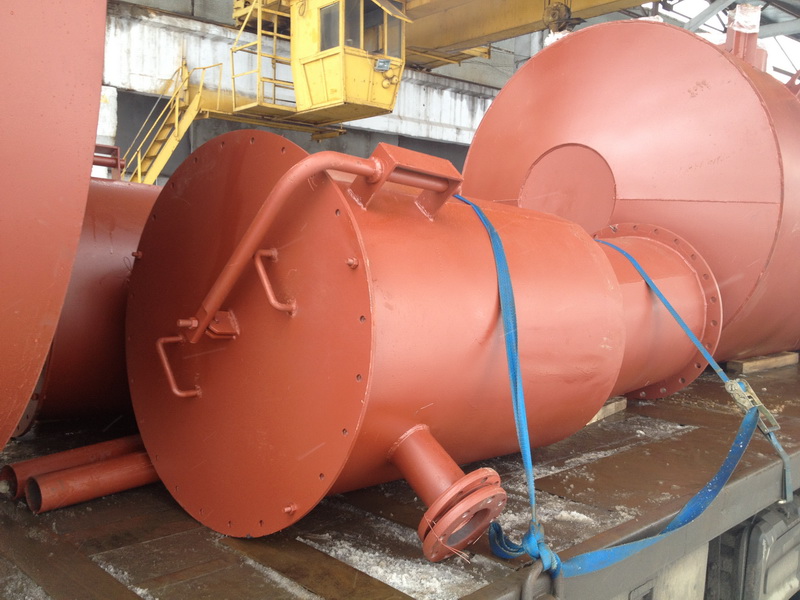

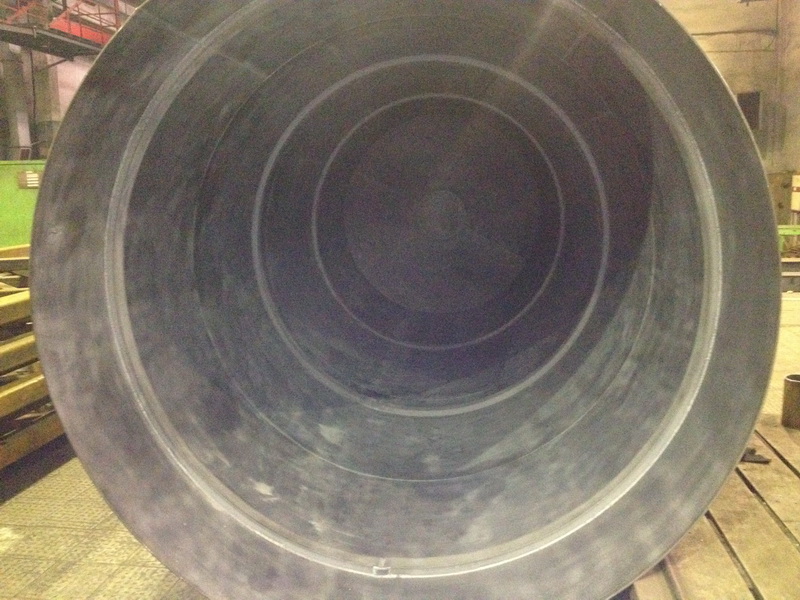

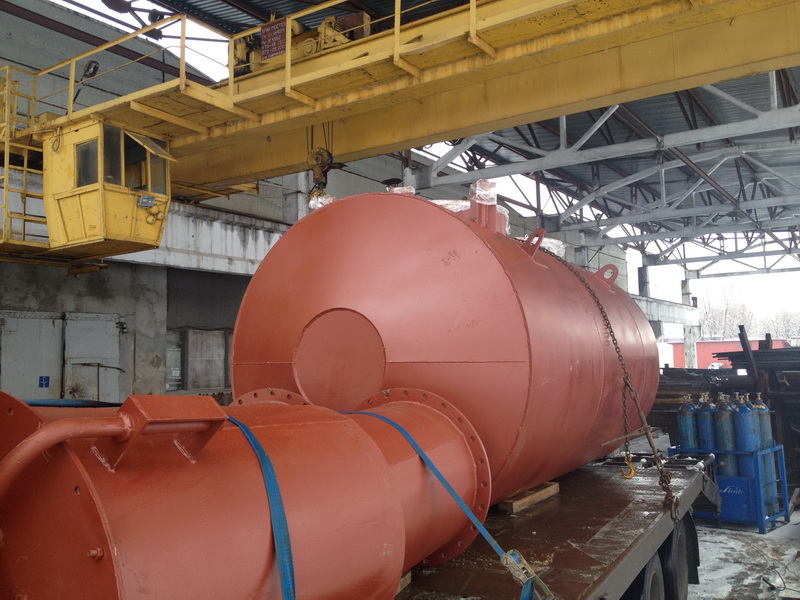

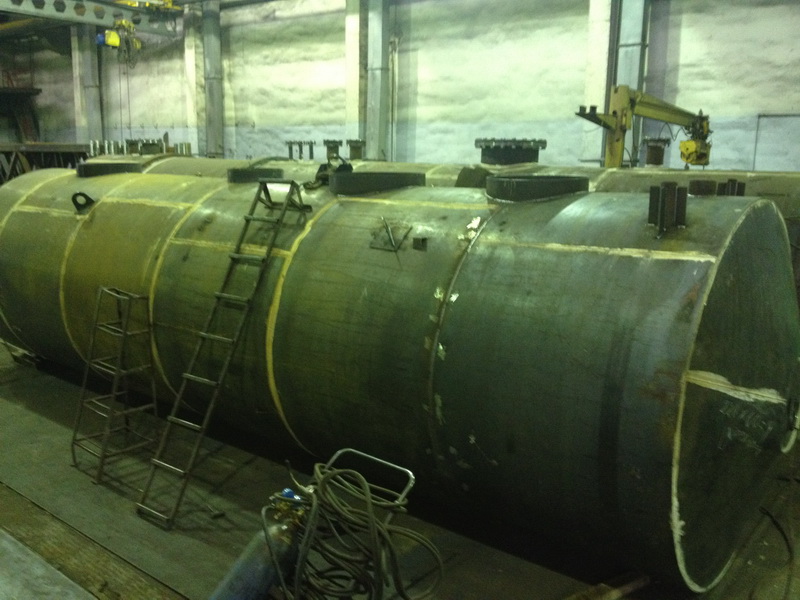

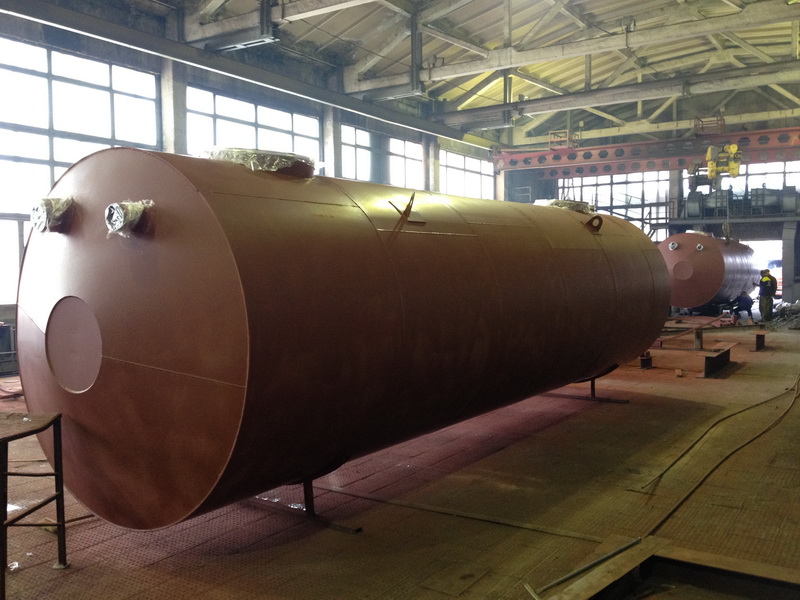

Фотографии ЕП и ЕПП
