Аварийные клапаны
Данные предохранительные клапаны предназначен для сброса воздуха в атмосферу при возникновении избыточного давления внутри емкости (силоса) и забора воздуха из окружающей среды при создании разрежения.
Как правило, данное устройство используется в комплекте с напорным фильтром. При необходимости клапан может снабжаться индуктивными датчиками срабатывания, что позволяет использовать данный клапан в составе системы автоматики. Каждый клапан может регулироваться индивидуально. Настройка клапана позволяет обеспечить его срабатывание при том избыточном или недостаточном давлениях, которые нежелательны на данном конкретном объекте. Материал конструкции: сталь, алюминий, нержавеющая сталь.
Технические характеристики:
1. Предохранительный
клапан SSM100..
Данный клапан используется в небольших по объему бункерах. Позволяет
устранить избыточное давление воздуха. Соединение с корпусом бункера с помощью
втулки.
Материал конструкции: части, контактирующие с продуктом - углеродистая сталь,
корпус - алюминиевый сплав.
Рабочий температурный диапазон: -10...+80 ºС
Вес - 3,6 кг
Диапазон давлений: избыточное давление от 200 до 700 мм.вод.ст. (заводская установка
400 - мм.вод.ст.)
Сертификат 98/37 УУС (89/392/EEC)
2. Предохранительный клапан для
силоса SSM250...
Данный клапан предназначен для сброса воздуха в атмосферу при возникновении избыточного давления внутри емкости и забора воздуха из окружающей среды при создании разрежения. Как правило, данное устройство используется в комплекте с напорным фильтром.
При необходимости клапан может снабжаться индуктивными датчиками срабатывания, что позволяет использовать данный клапан в составе системы автоматики. Каждый клапан может регулироваться индивидуально. Настройка клапана позволяет обеспечить его срабатывание при том избыточном или недостаточном давлениях, которые нежелательны на данном конкретном объекте. Материал конструкции: сталь, алюминий, нержавеющая сталь.
Диапазон давлений:
1. Избыточное давление: 250...500 мм.вод.ст.
(заводская установка 400 мм.вод.ст.)
2. Вакуум: 50...300 мм.вод.ст.
(заводская установка 100 мм.вод.ст.)
Рабочий температурный диапазон: -10ºС...+80ºС
Артикул |
Тип материала |
Вес, кг |
SSM250K1 |
Углеродистая сталь |
7 |
SSM250L1 |
Углеродистая сталь |
7 |
SSM250K2 |
Нержавеющая сталь AISI 304 |
7 |
SSM250L2 |
Нержавеющая сталь AISI 304 |
7 |
SSM250K4 |
Нержавеющая сталь AISI 304 |
7 |
SSM250L4 |
Нержавеющая сталь AISI 304 |
7 |
3. Установочное
кольцо SFU... к предохранительному клапану.
Артикул |
Тип материала |
А |
В |
Sp |
Вес, кг |
SFU250E1 |
Углеродистая сталь |
150 |
247 |
2 |
1,8 |
SFU250E2 |
Нержавеющая сталь AISI 304 |
150 |
247 |
2 |
1,8 |
SFU250E3 |
Нержавеющая сталь AISI 304 |
150 |
247 |
2 |
1,8 |
SFU250E4 |
Алюминий |
150 |
248 |
2,5 |
0,7 |

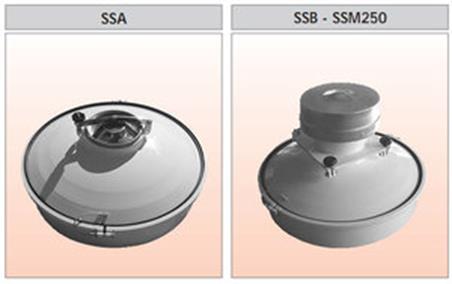

4. Инпекционный
люк SSA-SSB
SSA -
диаметр люка 540 и 790 мм. Такой люк позволяет провести быстрый осмотр силоса. Демонтаж консрукции достаточно прост и не требует дополнительных мер безопасности.
SSB (- SSM 250) -
данный вариант инспекционного люка может поставляться в комплекте с предохранительным клапаном SSM250. Такая система помогает избежать взрывов из-за избыточного давления или вакуума. Наличие датчиков срабатывания позволяет контролировать работу предохранительного клапана.
